ไดรฟ์ประตูความเร็ว
>

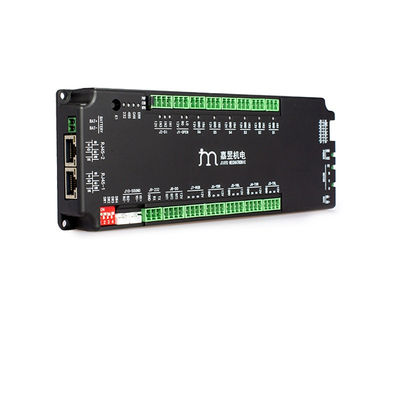

บอร์ดควบคุมฟังก์ชันผู้ขับและผู้ควบคุมที่บูรณาการสําหรับสวิงเกตทวินสไตล์

บอร์ดควบคุมฟังก์ชันผู้ขับและผู้ควบคุมที่บูรณาการสําหรับสวิงเกตทวินสไตล์

ชื่อแบรนด์: CSJY
เลขรุ่น: เจเอ็มซี4805
ขั้นต่ำ: 2
ราคา: Negotiate
รายละเอียดการบรรจุ: กล่องกระดาษ
เงื่อนไขการจ่ายเงิน: ที/ที
ข้อมูลรายละเอียด
สถานที่กำเนิด:
จีน
ได้รับการรับรอง:
CE
แรงดันไฟฟ้าขาเข้า:
ดีซี 24
อินพุตคำติชม:
ตัวเข้ารหัสส่วนเพิ่ม
พอร์ตการสื่อสาร:
RS232, RS485 (Modbus RTU), CAN บัสเสริม
วิธีการตรวจจับสิ่งกีดขวาง:
การตรวจสอบกระแสมอเตอร์ + การตรวจจับแผงเข้ารหัส
คุณสมบัติการป้องกัน:
กระแสไฟเกิน, แรงดันไฟเกิน, แรงดันตก, ไฟฟ้าลัดวงจร
จัดอันดับ / กระแสสูงสุด:
5a / 15a
อินพุตอินฟราเรด:
6 อินเทอร์เฟซอิสระ เข้ากันได้กับ PNP และ NPN
เอาต์พุตเฉพาะ:
เอาต์พุตคลัตช์ 1 ทิศทาง
ปิดเครื่องแล้วเปิดสวิตช์:
แบตเตอรี่ 12V 1.3AH ภายนอก
อุณหภูมิแวดล้อมในการทำงาน:
-20°C ~ 55°C
สามารถในการผลิต:
5,000
เน้น:

แผงควบคุมเทิร์นสไตล์แบบสวิง

,

ตัวควบคุมไดรฟ์สปีดเกท

,

แผงควบคุมไดรเวอร์แบบบูรณาการ

รายละเอียดสินค้า

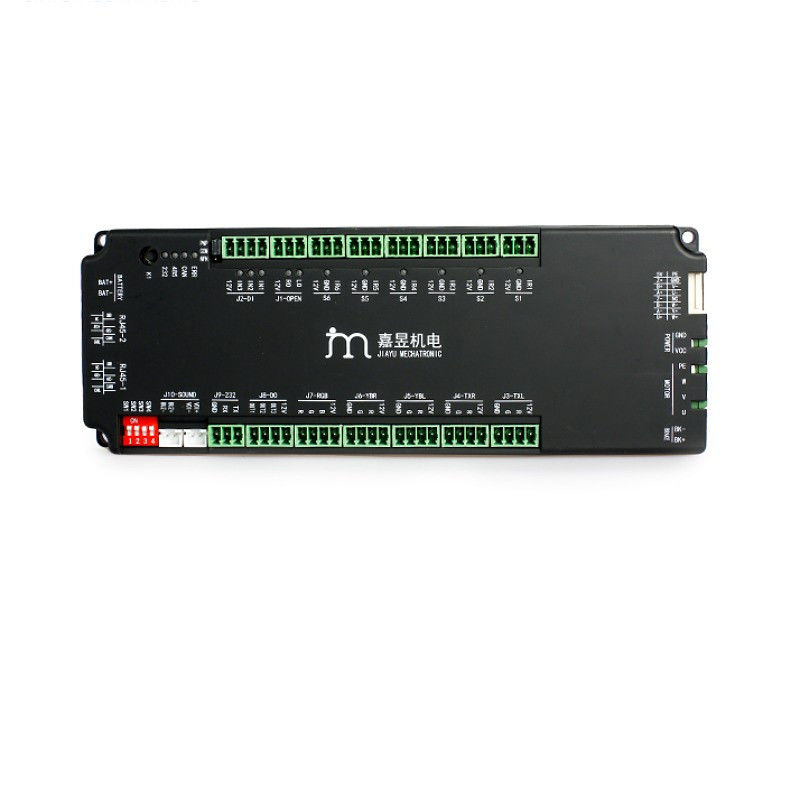

แผงควบคุมฟังก์ชันไดรเวอร์และคอนโทรลเลอร์แบบบูรณาการสำหรับประตูหมุนแบบสวิง


รายละเอียดสินค้า
ออกแบบมาเพื่อเป็นหน่วยประมวลผลกลางสำหรับประตูหมุนแบบสวิงอัตโนมัติ แผงควบคุมฟังก์ชันไดรเวอร์และคอนโทรลเลอร์แบบบูรณาการนี้รวมเอาอิเล็กทรอนิกส์ขับเคลื่อนมอเตอร์ การควบคุมลอจิก และการเชื่อมต่อ I/O ไว้ใน PCB เดียวที่กะทัดรัด ช่วยลดความจำเป็นในการใช้โมดูลขับเคลื่อนและควบคุมแยกกัน ทำให้การติดตั้งง่ายขึ้น ลดความซับซ้อนของสายไฟ และปรับปรุงความน่าเชื่อถือของระบบโดยรวมสำหรับการใช้งานระบบควบคุมการเข้าออก


บอร์ดนี้รวมเอาไมโครคอนโทรลเลอร์ (MCU) ประสิทธิภาพสูงพร้อมลอจิกประตูหมุนที่ตั้งโปรแกรมไว้ล่วงหน้า รองรับโหมดการทำงานที่หลากหลาย (สองทิศทาง ทิศทางเดียว ผ่านฟรี ล็อค) มีพอร์ตอินพุต/เอาต์พุตหลายพอร์ตสำหรับเชื่อมต่อกับระบบควบคุมการเข้าออกภายนอก (เครื่องอ่านบัตร เครื่องสแกนไบโอเมตริก ปุ่มกด) ไฟแสดงสถานะ และเซ็นเซอร์ความปลอดภัย วงจรป้องกันในตัว (กระแสเกิน แรงดันเกิน ไฟฟ้าลัดวงจร การปิดเครื่องด้วยความร้อน) ช่วยให้มั่นใจในการทำงานที่ปลอดภัยในสภาพแวดล้อมที่มีการจราจรหนาแน่น


ข้อมูลจำเพาะทางเทคนิค

แรงดันไฟฟ้าอินพุต

24–48 VDC

กระแสไฟพิกัด/สูงสุด

5A / 15A

มอเตอร์ที่รองรับ

เซอร์โวมอเตอร์แรงดันต่ำ

อินเทอร์เฟซการสื่อสาร

RS232 / RS485 / CAN

อินพุตอินฟราเรด

6 อินเทอร์เฟซอิสระ เข้ากันได้กับ PNP และ NPN

การบุกรุกประตูอย่างรุนแรง

โมดูลเบรกในตัว

การป้อนกลับของเอ็นโค้ดเดอร์

แบบเพิ่มขึ้น

สัญญาณอินพุตและเอาต์พุต

2 ช่องเปิดประตู + 3 อินพุต/เอาต์พุตส่วนขยาย



การใช้งานทั่วไป

  • ประตูหมุนแบบสวิง (การควบคุมการเข้าออกของคนเดินเท้า ประตูหมุนแบบออปติคัล)

  • เลนความเร็ว พร้อมปีกแก้วหรือโลหะ

  • ประตูทางเข้า/ออกอัตโนมัติ สำหรับสำนักงาน สถานีรถไฟใต้ดิน สนามบิน สนามกีฬา

  • แท่นรักษาความปลอดภัยป้องกันการเดินตาม

  • ชุดอัปเกรด สำหรับประตูสวิงแบบแมนนวลที่มีอยู่ (อัปเกรดระบบมอเตอร์)
